水性工业漆喷在钢件上，漆膜还没干透，表面就冒出锈点、锈斑。第一反应往往是基材没处理干净，或者这支漆耐盐雾不行。

但如果锈是在湿膜干燥、成膜过程中才新出现，先要考虑的不是长期耐蚀，而是闪锈。它不是另一套腐蚀反应，而是钢材在完整干膜形成之前就已经开始发生电化学腐蚀。

真正要解决的问题，不是笼统地加强防腐，而是先判断锈从哪个阶段开始，再找出为什么它会在干膜形成之前出现。

一、先看锈是什么时候出现的

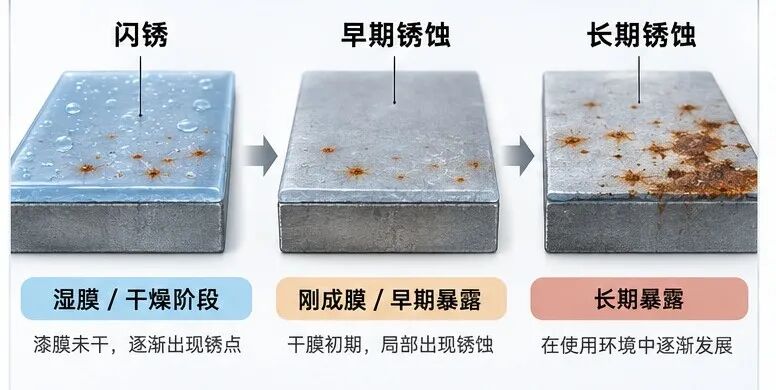

同样是红锈，出现时点不同，排查入口也不同。

如果钢板在施工前就带有残锈、可溶盐或其他表面问题，涂完以后看到的锈并不能直接算闪锈；但这些基材状态又可能提高后续闪锈风险，所以也不能因为锈点是喷完后才出现，就把基材处理完全排除。

更关键的是看锈点是否在湿膜干燥、成膜过程中逐渐出现。若是这个阶段新生成的锈，优先按闪锈排查。

如果完整干膜已经形成，之后才较早出现锈蚀，重点要转向成膜完整性、孔隙、界面状态和基材残留等问题；如果是在规定的耐蚀试验或长期服役后出现，则要评价整套涂层体系的屏蔽、附着和防腐设计。

所以，时间不是拿来硬分几小时、几天或几个月，而是用来判断：锈发生时，涂层到底处于湿膜、刚成膜，还是已经进入长期暴露阶段。这个判断只负责确定排查入口，不负责单独确认根因。

二、闪锈为什么会发生

闪锈的本质，仍然是钢铁的电化学腐蚀。

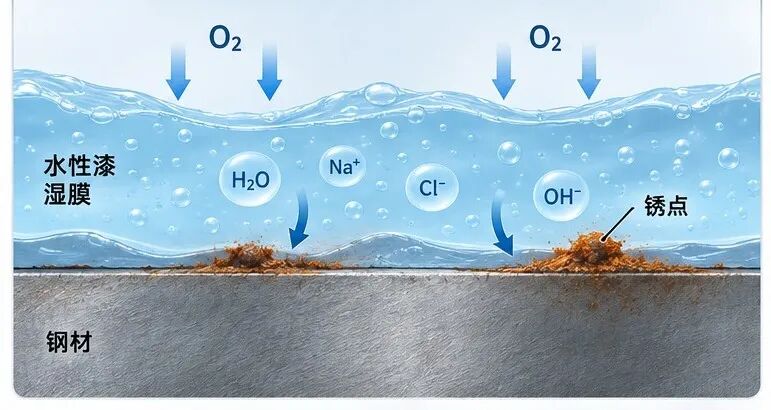

水性漆施工后，湿膜中的水相为离子迁移提供了通道，氧也可以参与反应。钢铁表面局部发生阳极溶解，其他区域发生阴极反应，腐蚀产物随后在表面显现为锈点或锈斑。

它和平时看到的钢铁生锈，并不是两套完全不同的化学过程。区别主要在发生窗口：闪锈发生得更早，出现在水性涂层还在干燥、成膜的阶段。

这也解释了为什么拿长期盐雾的思路直接解释闪锈容易跑偏。长期耐蚀主要看完整干膜形成以后，水、氧和离子怎样进入涂层并影响界面；闪锈先问的是，为什么干膜还没完全建立保护，钢材就已经开始腐蚀。

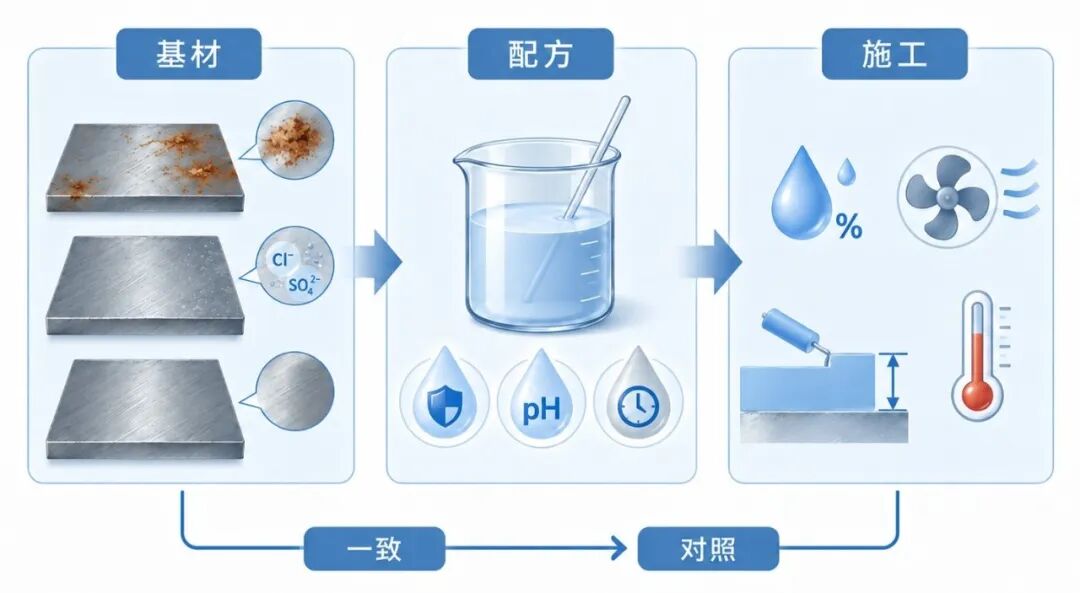

三、确认是闪锈后，先查三层变量

第一层先看基材。

不同钢板的残锈、可溶盐和表面洁净状态如果不一致，后面的配方和施工对照都容易被干扰。做比较前，至少要让基材来源、表面处理方式和清洁状态尽量一致。

第二层看配方。

这里重点不是把所有防腐原料都换一遍，而是看湿膜阶段有没有针对性的防闪锈设计，以及体系 pH、成膜和干燥速度是否让钢材长时间处在易腐蚀的湿膜环境中。专用防闪锈剂可以进入对照，但具体效果仍要结合当前树脂、颜填料和施工条件验证。

第三层看施工。

高湿、低温、通风不足都会改变水分挥发和湿膜持续时间；膜厚变化也会改变干燥过程和水分迁移。它们都可能影响闪锈风险，但不能只凭一个变量直接定因。

层不是并列列清单。基材先尽量一致，再分别比较配方和施工，才能知道问题到底是表面状态差异，还是湿膜保护不足，或者干燥条件把风险放大了。

四、解决闪锈，关键是把对照做对

最简单的做法，是固定两层，只动一层。

查配方时，使用同批基材、相同膜厚和相同干燥环境，只比较防闪锈设计、pH 或成膜条件中的一个变量；查施工时，固定配方和基材，只比较湿度、通风或膜厚。

如果换一块基材、调一次 pH、加一种助剂、再同时改变膜厚，即使最后锈点少了，也很难知道是哪一步真正起作用。对照的目的不是一次把锈压下去，而是先把影响最大的变量找出来，再决定下一步该改配方还是改施工条件。

水性漆还没干就出锈点，不必先把问题归到长期耐盐雾，也不能先把基材处理排除。先看锈点是在什么阶段出现，再把基材、配方和施工条件分开比较。

闪锈不是另一种腐蚀，而是腐蚀发生得太早。真正有效的解决办法，是找出钢材为什么在完整干膜形成之前就已经开始腐蚀。
