聚氨酯面漆刚喷完，漆面平得像镜子；等干透、固化后再看，光泽却往下掉，有的发雾，有的明显发哑。遇到这种情况，真正要问的不是刚喷出来够不够亮，而是哪一步让最终表面发生了变化。

这里讨论的是双组分异氰酸酯固化型聚氨酯面漆，重点放在原本要求较高光泽的体系。判断是否失光，不看湿膜刚喷出来有多亮，而要看干膜是否明显低于这套配方原本应有的光泽水平。

一、先分清湿膜的亮和干膜的光泽

湿膜里还有溶剂和未固化树脂，表面处于连续液态。只要铺展较好，光线就容易形成较强的镜面反射，看起来很亮。

干膜则不同。溶剂继续挥发，树脂逐步固化，最终光泽取决于表面是否还能保持足够平整、均一。所以刚喷很亮，只能说明当时湿膜表面较平，不能代表最终干膜光泽。

对于原本要求较高光泽的2K聚氨酯面漆，正常干燥固化后仍应保持相应光泽。如果干后明显低于同配方、同施工条件下的正常水平，或者伴随发雾、异常发哑、桔皮等变化，才属于需要排查的异常失光。

二、掉光，本质上看表面有没有变粗

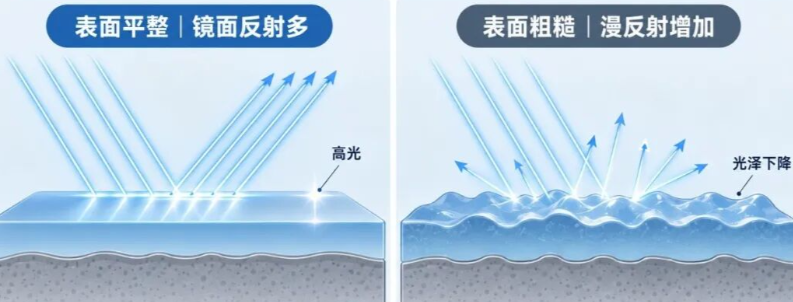

表面越平整，镜面反射越集中；微观起伏越明显，漫反射越多，视觉上就越容易发雾、发哑。

高光聚氨酯要保持光泽，关键是让湿膜在挥发、流平和固化过程中最终形成平整表面。干后明显掉光，说明这个过程中有变量改变了表面状态。

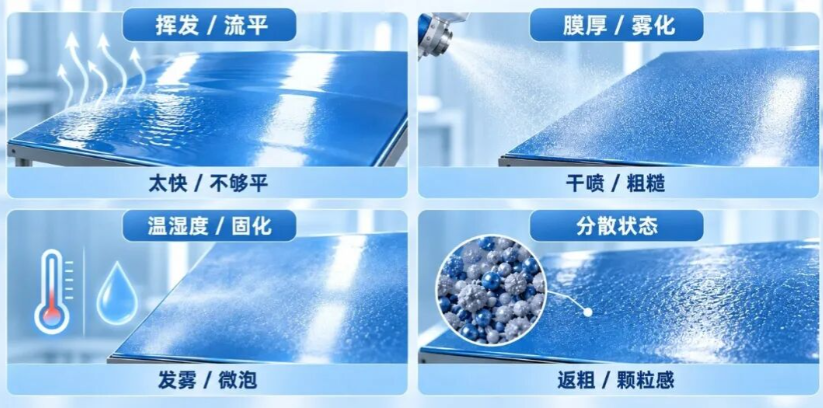

三、干后失光，常见有这四类原因

挥发与流平不匹配

稀释剂挥发过快，表面过早增黏，原有起伏来不及继续流平，内部溶剂释放也可能受影响，最终留下桔皮、暗泡或发雾。若体系使用消光粉，其分散或排列状态变化也会影响最终光泽。

膜厚与雾化不匹配

雾化不良、膜厚偏低时，漆雾颗粒不能充分融合，容易形成干喷感和粗糙表面。膜厚与光泽不是简单的越厚越掉，关键在于膜厚、施工黏度和雾化状态是否匹配。

温湿度与固化条件变化

湿度偏高时，要警惕异氰酸酯与水的副反应，也要注意湿气凝结和快速挥发带来的表面降温，这些都可能造成发雾、微泡等异常。温度偏低或固化剂配比偏离要求，也可能影响流平和固化过程。

颜填料分散状态变化

分散不足、储存后返粗、施工中重新团聚，或者出现浮色发花，都可能增加表面颗粒感和微观起伏，使光泽下降。

四、确认方向后，调整重点放在哪里

表面状态、施工记录和正常板对照，只用来帮助把问题落到大致方向。真正调整时，重点是把对应变量拉回合适窗口。

• 如果确认挥发过快、流平时间不足，就调整溶剂挥发梯度和早期挥发速度，给湿膜保留足够流平时间。但不是越慢越好，过慢也可能带来流挂、残溶或后期溶剂释放问题。
• 如果确认是干喷或雾化不良，就调整施工黏度、喷距、雾化压力、出漆量和目标膜厚的匹配，让漆雾到达工件时仍有足够的湿润和融合能力。
• 如果确认与温湿度或固化条件有关，就把施工环境、固化剂配比和施工窗口恢复到该体系要求范围，具体以当前树脂—固化剂体系和产品工艺要求为准。
• 如果确认存在返粗、絮凝或浮色发花，就回到分散稳定性，检查分散剂匹配、用量、研磨终点，以及调漆和储存过程中是否发生二次团聚。
• 聚氨酯面漆刚喷出来很亮，并不能证明干后一定高光。真正要看的，是干膜有没有达到这套配方原本应有的光泽水平。

如果明显偏离正常水平，就先找到哪类因素破坏了表面平整，再把对应变量调回合适窗口，而不是一味加流平剂或换一桶更亮的漆。
