一桶水性工业漆放上一段时间，再开桶可能看到两种相反的变化：上层看起来越来越稀，严重时甚至出现一层清液；桶底却积起一层越来越难搅开的沉淀。
同一桶漆，为什么一边变稀，一边变硬？
遇到这种情况，很容易先怀疑树脂黏度下降，或者分散剂加得不够。但如果上下层已经出现明显差异，更值得关注的是颜填料在储存过程中发生了垂直迁移。

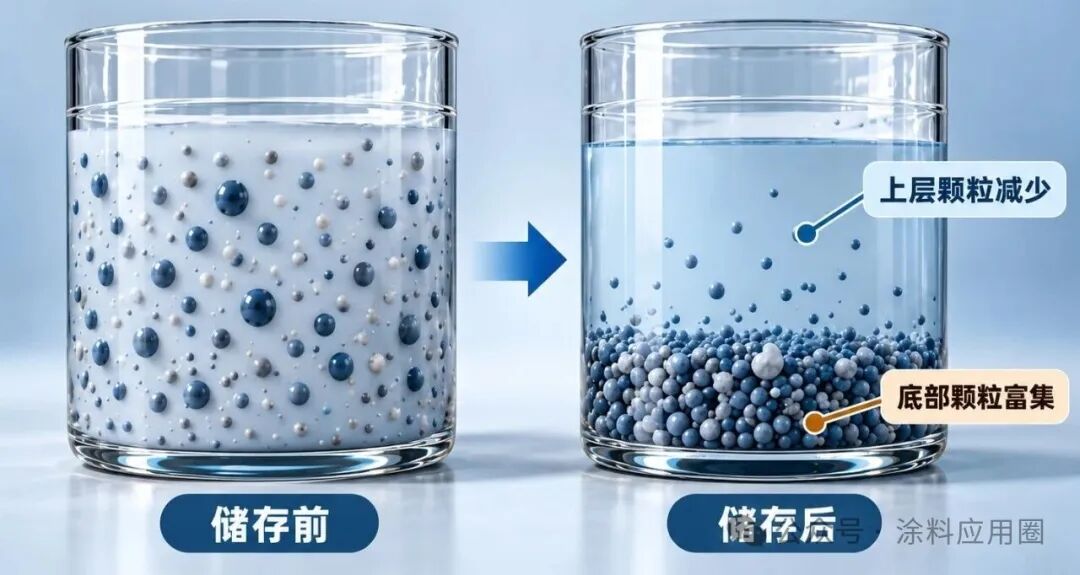

上层颗粒减少，桶底颗粒富集，是同一个沉降过程在不同位置留下的结果。不过，颗粒沉下去和最终形成硬沉，还不是一回事。
一、上层变稀，到底变的是什么？
颜填料逐渐向下移动后，上层颗粒浓度降低。如果原有流变结构依赖颗粒间的相互作用，这部分结构贡献就会减弱，上层看起来也会更稀。分层严重时，还会出现相对澄清的液层。
但这不等于水或树脂本身的黏度下降。要确认是否发生颗粒迁移，还需要比较上下层的组成或固含差异，不能只凭外观下结论。
这里要与另一类储存问题分开：整桶漆放久后黏度整体上升或下降，属于整体流变状态变化；而本文讨论的是上下层组成发生差异，表现出明显的分层和沉积。
两者可以同时存在，但调整方向未必相同。
二、颜填料为什么会逐渐下沉？
颜填料与液相存在密度差，重力就会产生沉降驱动力。但颗粒能否持续下沉、下沉有多快，还取决于颗粒本身、颗粒间作用，以及体系静置时能否提供足够的悬浮支撑。
主要看五个方面。
- 密度差。颜填料与液相的密度差越大，沉降驱动力通常越强。重晶石等高密度填料，需要特别关注悬浮稳定性。
- 颗粒尺寸和形貌。在其他条件相近时，粗颗粒通常比细颗粒沉得快。片状、棒状颗粒的运动和堆积方式，也不同于近似球形颗粒。

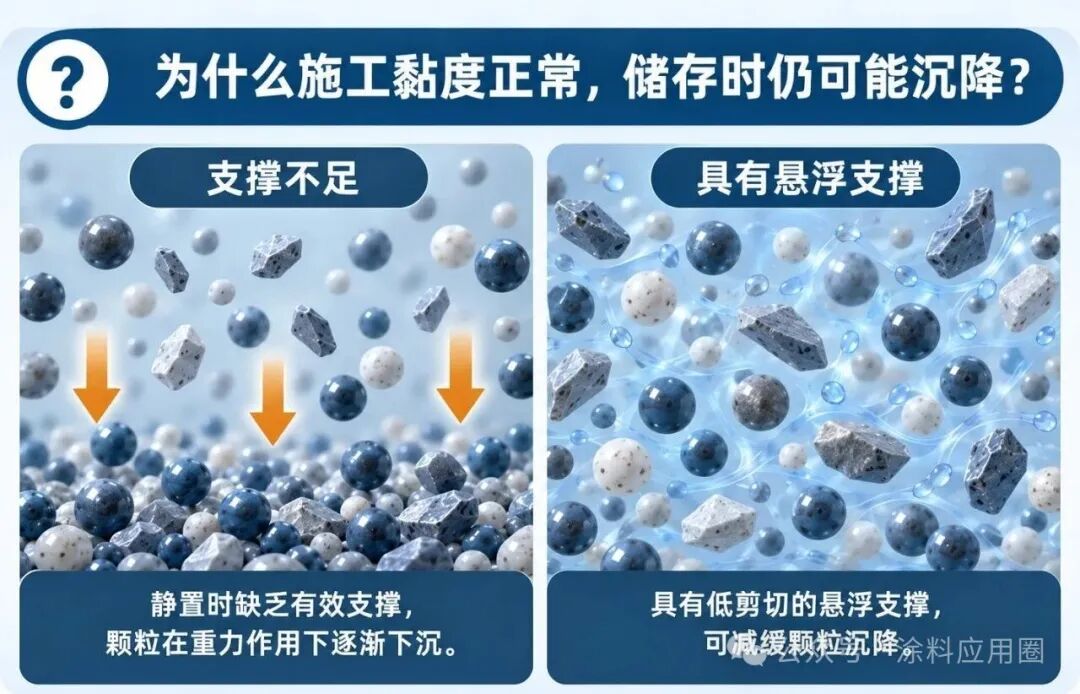

- 低剪切流变结构。静置状态下的黏度、屈服特征和触变恢复，会影响体系能否支撑颗粒。施工黏度正常，不代表储存时一定抗沉降。
- 颜填料体积分数和颗粒间作用。颗粒浓度提高后，颗粒间相互影响增强，沉降行为不再只取决于单颗粒性质。但润湿改善并不等于抗沉降能力必然提高，还要看分散状态及低剪切结构。
- 储存条件。时间、温度变化和运输振动，都会影响颗粒迁移和沉积状态。温度变化会影响液相黏度及体系流变结构，振动则可能改变颗粒排列，具体结果仍取决于配方。
三、桶底为什么会从有沉淀变成硬沉？
颗粒沉到桶底，并不意味着沉积过程已经结束。
随着更多颗粒进入沉积层，颗粒可能进一步重排、排液和紧密堆积。与此同时，颗粒间的吸引作用也会影响沉积层强度。沉积层是否最终形成硬沉，取决于这些因素共同形成的颗粒结构。
所以，桶底硬沉不能只用压实程度解释，也不能直接归因于分散剂不足。
这里要分清三个指标：
- 沉降速度：颗粒下沉得快不快。
- 沉积体积：最终形成的沉积层有多大。
- 再分散性：沉积后是否容易重新搅开。
这三件事并不总是同步变化。

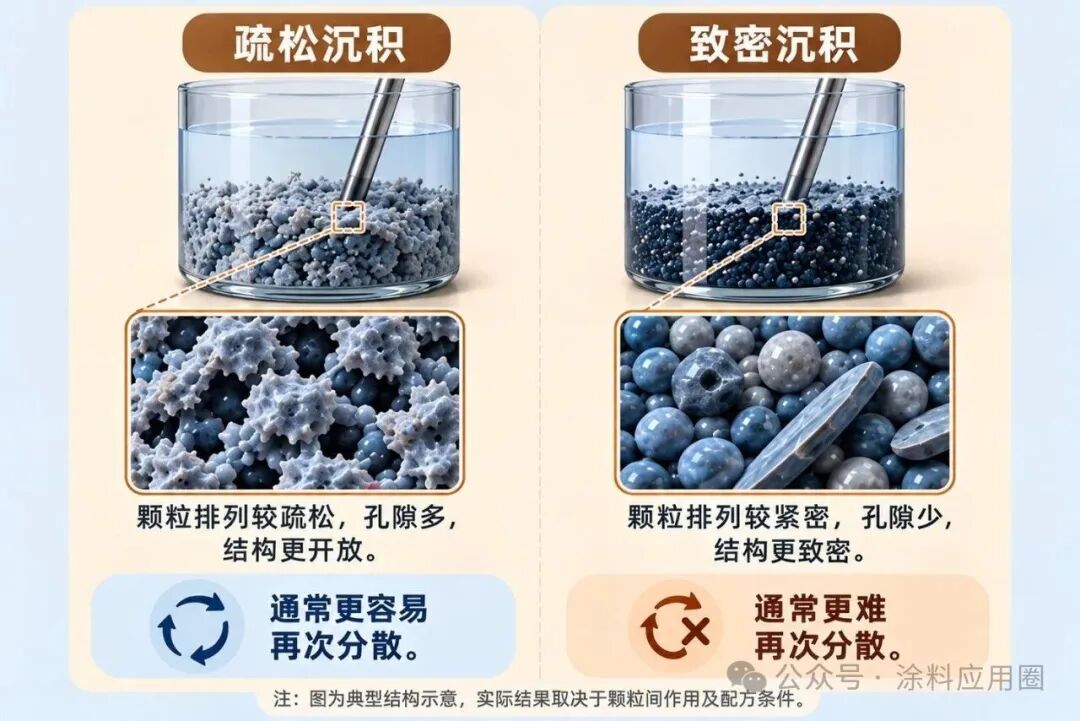

某些絮凝结构虽然沉降较快，但形成的沉积层相对疏松，反而容易重新分散；分散较充分的颗粒即使沉降较慢，如果沉积后形成紧密堆积，也可能出现难以再分散的硬沉。
因此，不能一看到沉淀就认定分散失败，也不能因为桶底还能搅开，就忽略已经发生的分层。
四、配方师应该先调整什么？
看到上稀下硬，先别急着增加分散剂或增稠剂。更有效的顺序，是先确认问题发生在哪一层。
如果主要表现为悬浮支撑不足，应优先关注静置时的低剪切结构，以及受到剪切后的结构恢复，而不是单纯提高施工黏度。
如果问题与颗粒间作用、吸附或分散状态有关，再评估分散剂类型、用量和颜填料表面状态。分散剂并非越多越稳定。
如果主要限制来自粒径级配、密度差或填充结构，就应优先评估颜填料组合，而不是继续在助剂添加量上加码。
对应到助剂选择，分散剂主要调节颗粒表面吸附和颗粒间作用；流变与抗沉降助剂主要改善静置悬浮支撑；填料表面处理则改变颗粒与液相、树脂之间的界面状态。三者作用环节不同，功能可以交叉，但不能简单互相替代。
调整后也不要只看沉淀是否减少。至少应把上下层差异、沉积状态和再分散性放在一起比较：分层改善了，桶底是否仍然难搅？沉积层变疏松了，是否又出现明显的快速沉降？
这才能判断调整是否真正有效，而不只是把问题从一种表现换成另一种表现。
水性工业漆的上稀下硬，不能只当作黏度问题处理。先分清颗粒为什么下沉、沉积后为什么难以重新分散，再决定调流变、调分散，还是调整颜填料组合，方向才不容易走偏。
