在重防腐涂层设计中，膜厚通常是评价屏蔽保护能力的重要指标之一。干膜厚度不足时，容易出现覆盖不连续或局部薄弱，因此很多人形成了厚一点更保险的经验，并顺手带进了耐高温漆。

但这种经验不能直接迁移。

高温条件下的膜厚，不只是覆盖多少的问题，它还会改变整个涂层的挥发、固化和应力状态。

一、厚，确实有它的价值

先把话说全：膜厚增加并不是坏事。

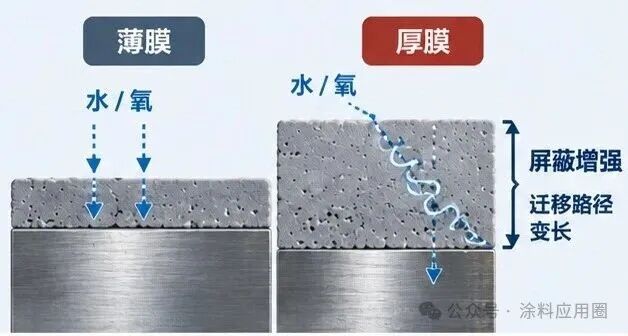

厚膜可以减少漏涂和局部薄弱点，提高覆盖连续性，也能在一定程度上增加介质到达基材的路径。耐高温漆同样需要满足最低有效膜厚，过薄可能导致保护不足。

所以问题不是膜厚越低越好。

真正需要判断的是：达到最低有效膜厚之后，继续增加厚度，保护能力是否还会同步提高。

答案通常不是简单递增。

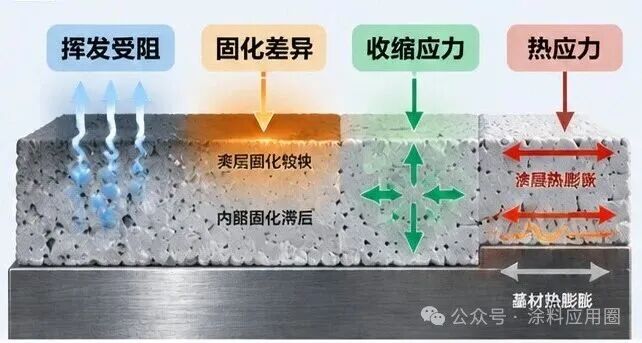

二、厚膜的风险从哪里长出来？

厚膜的问题不是厚度本身，而是厚度放大了体系内部的几个过程。

挥发路径变长

溶剂、水分和固化副产物需要从膜底迁移到表面。膜越厚，迁移路径越长。

当表面先形成连续膜层，例如溶剂型体系表面先干、水性体系表面失水形成阻碍，或者烘烤过程中表层先发生固化，内部残留物就更难释放。升温后，这些残留物可能造成针孔、鼓泡，甚至局部破坏。

固化状态可能出现差异

表面形成膜层，并不一定代表内部已经达到相同固化程度。

在部分体系中，厚度增加后，热量传递、反应速度和物质迁移不同步，可能形成厚度方向上的固化差异。常温下不明显的问题，在高温过程中可能因为应力变化逐渐暴露。

收缩和内应力累积

树脂固化、高温氧化以及部分体系向无机结构转化，都伴随体积变化。

膜厚增加后，需要发生变化的材料体积增加，能够储存和释放的内应力也可能增加。当应力超过涂层内聚强度或界面附着能力时，就可能出现开裂或脱层。

热膨胀不同步

涂层和金属基材的热膨胀系数通常不同，升温、保温和冷却过程中，两者始终存在变形差异。

厚膜不会消除这种失配，反而可能增加涂层自身约束作用，使热膨胀失配产生的应力更容易累积。

还有一类容易被平均数值掩盖的问题：局部膜厚突变。

焊缝、边缘、转角、流挂位置，实际膜厚可能远高于整块样板的平均值。这些局部高点承受更大的收缩和热应力，往往更容易成为薄弱位置。

只看平均干膜厚度，可能忽略真正的问题区域。

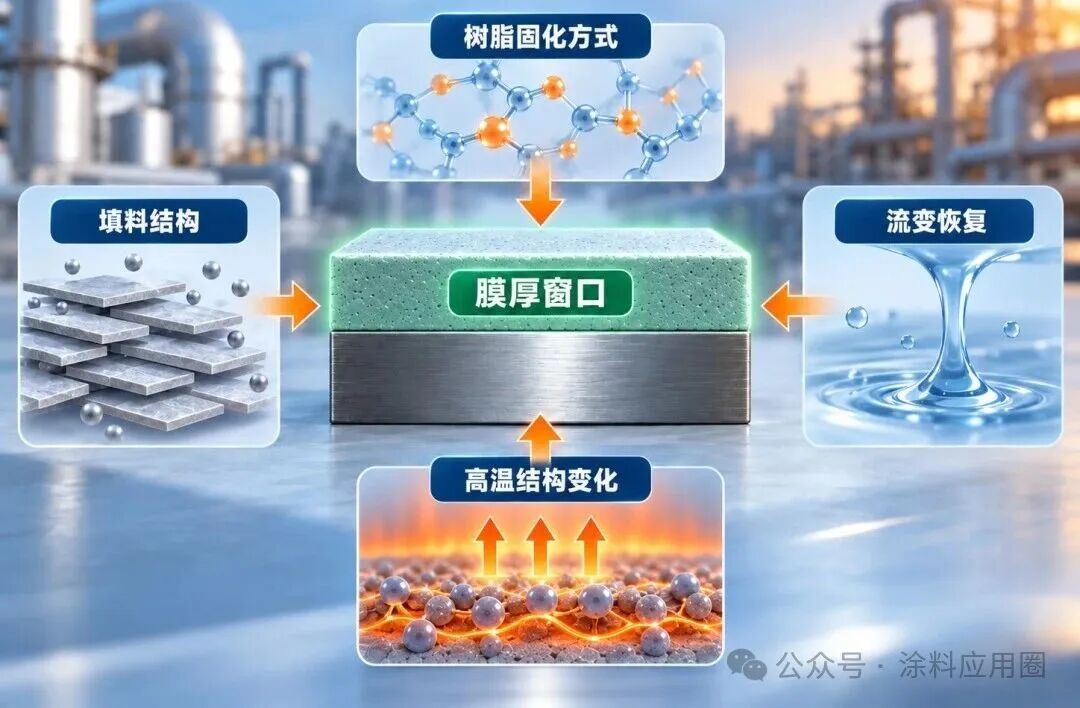

三、膜厚窗口，首先是配方决定的

膜厚能不能调，不能只归结为施工问题。

同一个增加膜厚的动作，在不同体系中的结果可能完全不同。

树脂固化方式决定基本条件。

水性、溶剂型、无溶剂体系，挥发和固化过程不同，允许的单道膜厚范围也不同。溶剂挥发梯度、表层封闭情况以及内部固化状态，都会影响厚膜稳定性。

颜填料体积水平决定收缩和结构变化。

填料比例较高时，有机相减少，体积收缩可能降低，但孔隙结构和脆性风险也可能增加；有机相比例较高时，固化和高温过程中的收缩影响可能更加明显。

片状填料的排列方向，也会影响屏蔽效果和物质迁移路径。

流变恢复能力决定单道施工厚度。

抗流挂能力提升，可以提高单道施工厚度，但过厚也可能增加气泡滞留和内部缺陷形成风险。

对于某些耐高温体系，例如含硅树脂或无机转化路径的体系，升温后的结构变化也会影响厚膜稳定性。

一句话：体系允许的单道膜厚，是树脂、填料、流变和固化过程共同决定的上限，而不是施工经验决定的数字。

四、三个容易混淆的判断

设计总膜厚，不等于单道施工膜厚。

一个体系的目标总膜厚，可能需要通过多道涂装实现。单道直接达到总膜厚，反而可能增加挥发、固化和应力问题。

实验室薄膜不开裂，不等于项目可以降低目标膜厚。

薄膜试验可以帮助判断趋势，但项目真正需要满足的是设计要求下的目标膜厚，两者不能简单互相替代。

常温外观正常，不等于升温冷却后仍然稳定。

膜厚带来的风险，很多需要经过升温、保温和冷却过程才会体现。常温下看起来平整，并不能代表热历程后仍然稳定。

五、膜厚不能降低时，应该怎么解决？

很多耐高温项目并不是想做厚，而是目标膜厚已经由防护要求决定。

这时解决思路不是简单降低膜厚，而是让体系具备承受目标膜厚的能力。

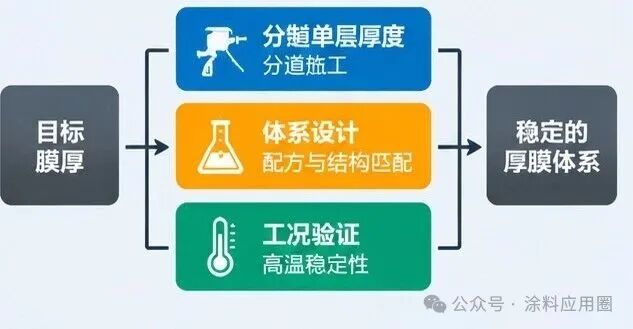

首先，避免把所有厚度压力集中在一次成膜中。较高总膜厚通常需要通过合理分道施工，让每一道涂层都有机会完成挥发、固化和应力释放。

其次，需要从配方和结构设计上提高厚膜适应性。树脂柔韧性、交联程度、填料结构以及不同涂层承担的功能分配，都会影响厚膜状态下的收缩、应力释放和高温稳定性。

最后，需要回到目标工况验证。厚膜是否稳定，不取决于常温外观，而取决于涂层在完整固化、高温暴露和冷热变化后的状态。

耐高温漆既不能为了避免风险无限降低膜厚，也不能为了获得安全感盲目增加膜厚。

真正需要找到的，是在目标工况下能够完整固化、释放挥发物并承受热应力的膜厚窗口。

它不是一个固定数字，而是配方、施工和服役条件共同确定的一段范围。
